Rozdzielnica niskiego napięcia (nN) to element instalacji elektrycznej, o którym większość firm przypomina sobie dopiero wtedy, gdy coś przestaje działać. A wtedy bywa już za późno – na spokojne planowanie, na negocjowanie cen, na uniknięcie przestoju produkcji. W zakładach przemysłowych, magazynach i obiektach komercyjnych nieplanowana awaria rozdzielnicy to realne straty liczone w dziesiątkach, a nierzadko setkach tysięcy złotych za każdą godzinę postoju.
Problem w tym, że rozdzielnica rzadko psuje się z dnia na dzień. Zazwyczaj przez długi czas wysyła sygnały, które są ignorowane lub błędnie interpretowane jako „normalne” zachowanie starej instalacji. W tym artykule opisujemy pięć najważniejszych z tych sygnałów – i wyjaśniamy, co tak naprawdę za nimi stoi.

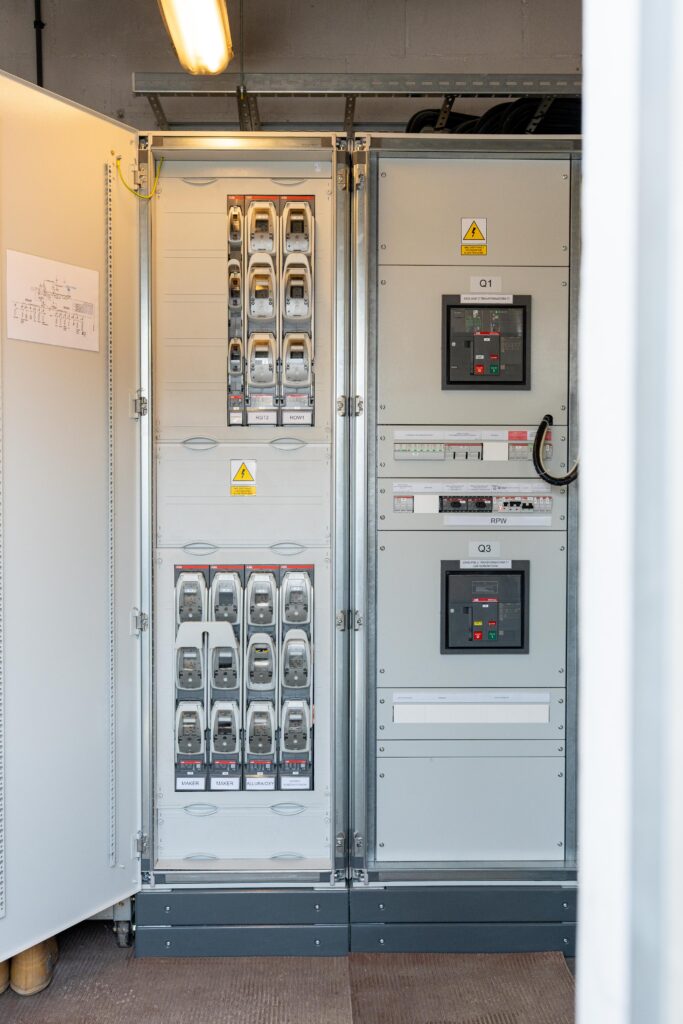

Rozdzielnica niskiego napięcia to węzeł, przez który przepływa całe zasilanie obiektu. To ona rozdziela energię elektryczną do poszczególnych obwodów – maszyn produkcyjnych, oświetlenia, systemów HVAC, odbiorów IT, systemów bezpieczeństwa. Każde urządzenie w zakładzie jest od niej zależne.
Z tego powodu rozdzielnica nN pełni w infrastrukturze elektroenergetycznej rolę analogiczną do serca w ludzkim organizmie. Gdy pracuje sprawnie i niezauważalnie – wszystko funkcjonuje. Gdy zaczyna zawodzić – skutki odczuwa cały obiekt jednocześnie.
W obiektach przemysłowych i komercyjnych rozdzielnice nN muszą spełniać wymagania norm serii IEC/EN 61439, które określają m.in. dopuszczalne temperatury pracy, wymagania dotyczące ochrony przed dotykiem i parametry zwarciowe. Rozdzielnica, która tych wymagań nie spełnia – niezależnie od tego, czy „jeszcze działa” – stanowi ryzyko prawne, ubezpieczeniowe i przede wszystkim bezpieczeństwa.
Podwyższona temperatura to jeden z najpoważniejszych i jednocześnie najczęściej bagatelizowanych sygnałów. Obudowa rozdzielnicy powinna być w dotyku co najwyżej lekko ciepła. Jeśli jest wyraźnie gorąca, jeśli czuć charakterystyczny zapach przypalonego tworzywa lub izolacji – to nie jest „normalne zachowanie starej skrzynki”. To aktywne zagrożenie pożarowe.
Przegrzewanie się rozdzielnicy może wynikać z kilku przyczyn. Najczęstsza to przeciążenie – rozdzielnica projektowana kilkanaście lub kilkadziesiąt lat temu często obsługuje dziś znacznie więcej odbiorników, niż przewidywał pierwotny projekt. Moc zainstalowana w zakładzie rosła stopniowo, a rozdzielnica nie była do tych zmian dostosowywana.
Inne przyczyny to poluzowane połączenia na szynach zbiorczych lub zaciskach, zużyte styki wyłączników oraz nadmierny opór styków wynikający z korozji lub utleniania. W każdym z tych przypadków energia zamiast przepływać zgodnie z przeznaczeniem – zamienia się w ciepło dokładnie w miejscu, gdzie go nie powinno być.
Profesjonalnym narzędziem do wykrywania przegrzewania jest kamera termowizyjna. Badanie termowizyjne rozdzielnicy pozwala zlokalizować punkty gorące zanim dojdzie do awarii lub pożaru – i jest pierwszym krokiem, który rekomendujemy przy każdym audycie instalacji elektrycznej.

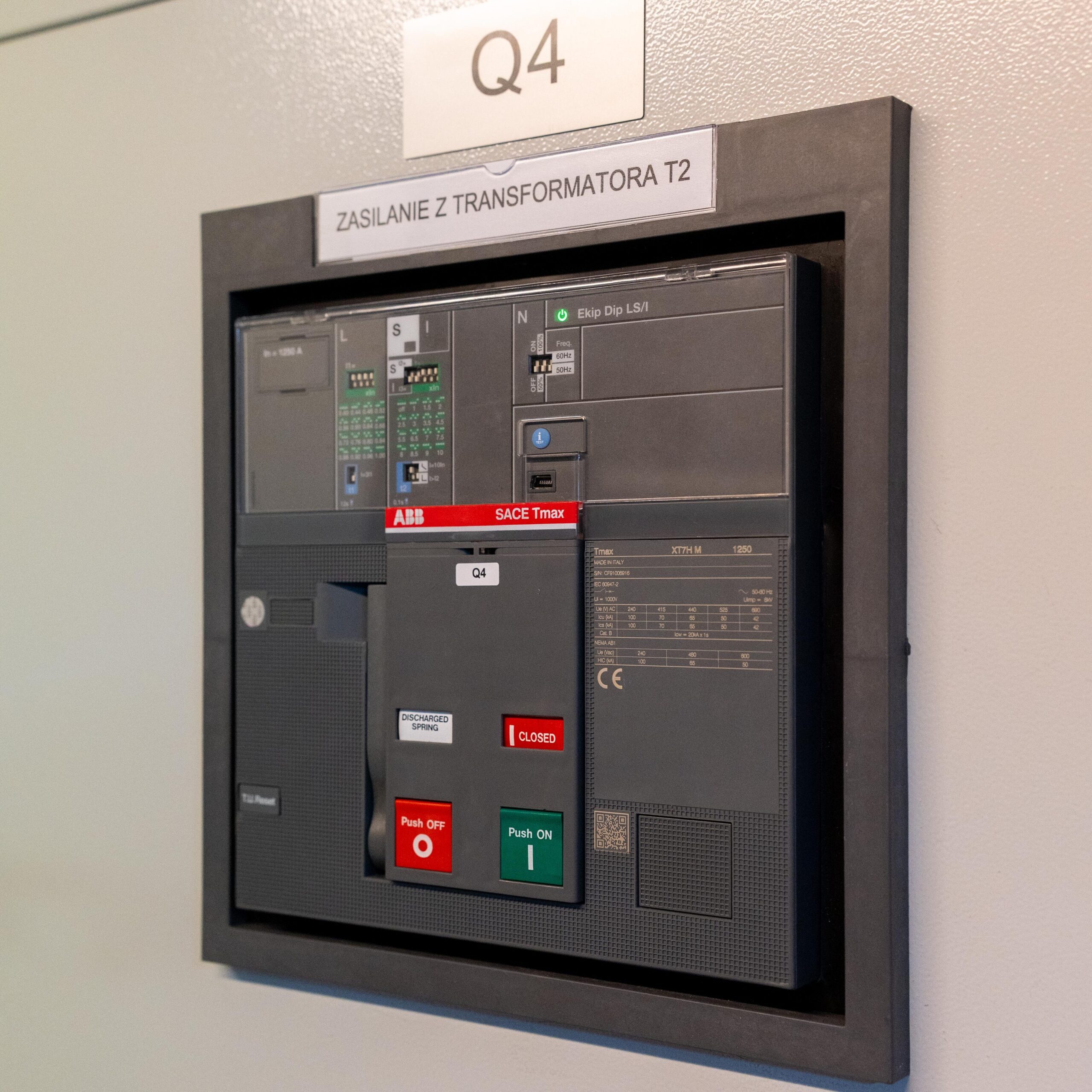

Wyłącznik automatyczny lub bezpiecznik, który wyłącza się sporadycznie i w jasno określonych okolicznościach (np. przy uruchamianiu ciężkiego silnika), może działać dokładnie tak, jak powinien. Ale jeśli wyłączenia zdarzają się regularnie, bez wyraźnej przyczyny lub przy obciążeniach, które wcześniej nie sprawiały problemów – to sygnał, że coś jest poważnie nie tak.
Wyłączniki automatyczne mają określoną żywotność mechaniczną i elektryczną, liczoną w cyklach załączeń.Po jej przekroczeniu ich parametry ochronne zaczynają się zmieniać – stają się zbyt czułe lub zbyt późno wyłączają. Oba scenariusze są niebezpieczne. Zbyt wczesne wyłączenia generują przestoje i frustrację obsługi, która z czasem zaczyna „naprawiać problem” poprzez wymianę wyłącznika na model o wyższym prądzie znamionowym lub innej charakterystyce. To błąd, który może skończyć się pożarem.
Częste wyłączenia mogą też sygnalizować rzeczywiste przeciążenie sieci – zbyt wiele odbiorników na jednym obwodzie, zły dobór zabezpieczeń do aktualnego układu lub wzrost prądów harmonicznych generowanych przez nowoczesne napędy i zasilacze impulsowe. Każdy z tych przypadków wymaga diagnozy, nie doraźnego „podnoszenia bezpiecznika”.
To sygnał, który nie wymaga specjalistycznej wiedzy – wystarczy otworzyć drzwi rozdzielnicy i uważnie się przyjrzeć. Zaczernione lub przebarwione elementy, ślady kopcenia na obudowie wyłączników, żółta lub brązowa izolacja kabli, rdzawe szyny zbiorcze, spękane uchwyty kablowe – każdy z tych objawów wskazuje na to, że w rozdzielnicy doszło już do zdarzeń, które powinny były zakończyć jej eksploatację.
Korozja jest szczególnie podstępna w obiektach, gdzie rozdzielnice pracują w trudnych warunkach środowiskowych – w pobliżu hal myjni, pomieszczeń z podwyższoną wilgotnością, magazynów chemicznych lub na zewnątrz budynków. Wilgoć wnika do wnętrza obudowy, powoduje utlenianie styków i połączeń, a w konsekwencji wzrost rezystancji przejścia – i znów: ciepło tam, gdzie nie powinno go być.
Ślady przepaleń to sygnał, że w rozdzielnicy doszło już do łuku elektrycznego. Łuk elektryczny to jedno z najbardziej destrukcyjnych zjawisk w instalacjach elektrycznych – temperatura w jego obszarze może przekraczać 10 000°C. Rozdzielnica, w której doszło do łuku, wymaga natychmiastowej oceny przez uprawnionego elektryka. Kontynuowanie jej eksploatacji bez takiej oceny to działanie na granicy odpowiedzialności karnej za bezpieczeństwo obiektu.
Nie istnieje sztywna reguła określająca, po ilu latach rozdzielnica nN musi zostać wymieniona. Normy mówią o projektowaniu z uwzględnieniem okresu eksploatacji, ale rzeczywista żywotność zależy od jakości wykonania, warunków pracy i historii serwisowej. Jednak pewne daty graniczne są w praktyce dobrze znane każdemu inżynierowi elektrykowi.
Rozdzielnice pochodzące z lat 80. i 90. ubiegłego wieku były projektowane według zupełnie innych norm, dla zupełnie innych poziomów obciążeń i z użyciem materiałów, które dziś są wycofane z produkcji. Części zamienne do nich często nie istnieją lub są dostępne wyłącznie z rozbiórki. Taka rozdzielnica nie może być modernizowana – może być wyłącznie wymieniona.
Brak dokumentacji technicznej to osobna, poważna kwestia. Jeśli dla rozdzielnicy w Twoim obiekcie nie ma schematu jednokreskowego, protokołów pomiarowych, historii przeglądów i kart katalogowych zamontowanych aparatów – to znaczy, że nikt nie jest w stanie powiedzieć, jaki jest aktualny stan techniczny instalacji i jakie są jej parametry zwarciowe. W razie zdarzenia i dochodzenia ubezpieczeniowego lub sądowego brak dokumentacji działa wyłącznie na niekorzyść właściciela obiektu.
Przepisy i normy dotyczące instalacji elektrycznych zmieniają się. To, co było zgodne z prawem i sztuką inżynierską w 1995 roku, niekoniecznie spełnia dzisiejsze wymagania. Dotyczy to w szczególności kilku kluczowych obszarów.
Pierwszym jest ochrona przed porażeniem prądem elektrycznym. Współczesne normy wymagają stosowania wyłączników różnicowoprądowych (RCD) w określonych obwodach, a także precyzyjnego skoordynowania selektywności zabezpieczeń. Stare rozdzielnice często tych wymagań nie spełniają – co oznacza, że w razie zwarcia lub upływu prądu ochrona może zadziałać w sposób nieprzewidywalny.
Drugim obszarem jest odporność na prądy zwarciowe. Każda rozdzielnica ma określoną wytrzymałość zwarciową (ICW i ICU). Jeśli w ciągu lat moc zasilania obiektu wzrosła lub zmieniła się topologia sieci, może okazać się, że prąd zwarcia, który teoretycznie może przepłynąć przez rozdzielnicę, przekracza jej możliwości. W takim przypadku zwarcie zamiast być bezpiecznie wyłączone – może spowodować poważną usterkę.
Trzecim jest zgodność z normą IEC/EN 61439. Rozdzielnice produkowane i instalowane przed wejściem w życie tej normy nie posiadają wymaganej dokumentacji producenta potwierdzającej parametry konstrukcji. Dla zakładów ubiegających się o certyfikacje jakości (ISO) lub realizujących kontrakty z korporacjami wymagającymi compliance – brak tej zgodności może być warunkiem dyskwalifikującym.
Pierwszym krokiem powinien być audyt instalacji elektrycznej przeprowadzony przez uprawnionego osobę posiadającą odpowiednie kompetencje i uprawnienia. Audyt obejmuje oględziny, pomiary (rezystancji izolacji, rezystancji uziemień, skuteczności ochrony przeciwporażeniowej), badanie kamerą termowizyjną oraz weryfikację dokumentacji.
Na podstawie audytu możliwe są trzy scenariusze: modernizacja rozdzielnicy (jeśli obudowa i szyny są w dobrym stanie, a zakres zmian jest ograniczony), wymiana częściowa (wymiana aparatury łączeniowej przy zachowaniu obudowy) lub pełna wymiana rozdzielnicy wraz z aktualizacją dokumentacji i wykonaniem nowych pomiarów odbiorczych.
Ważne: decyzja o tym, który scenariusz jest właściwy, powinna należeć do uprawnionego specjalisty – nie zawsze najtańsze rozwiązanie jest najlepsze. Konsekwencje błędnej decyzji są zbyt poważne, by oszczędzać na tak kluczowej dla poprawnej działaności infrastrukturze.

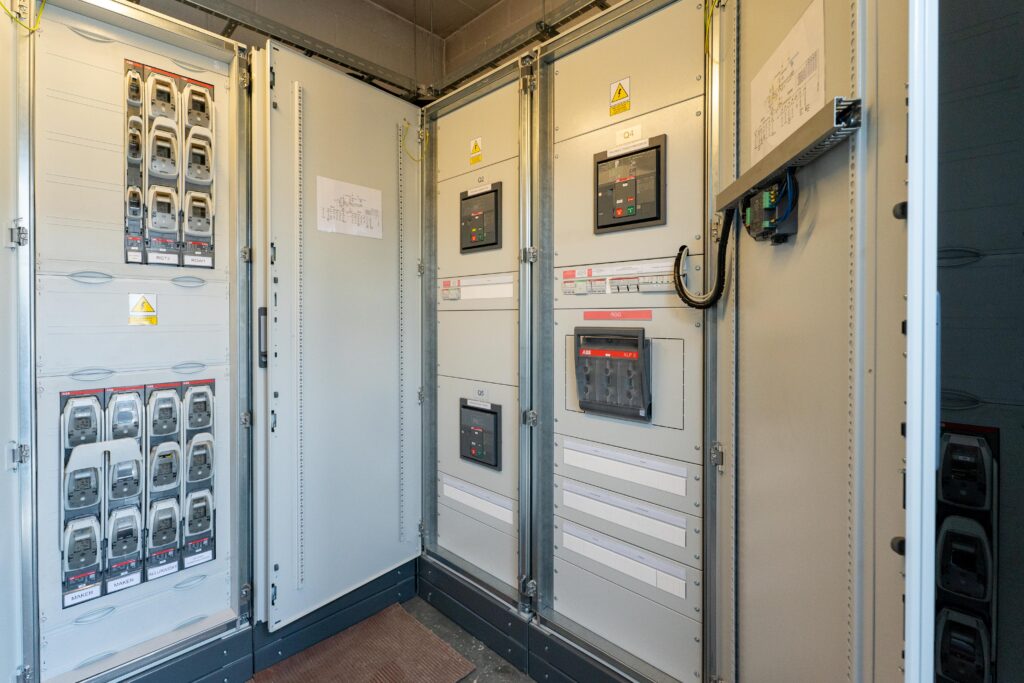

Wymiana rozdzielnicy w działającym zakładzie to operacja wymagająca precyzyjnego planowania. Każda godzina bez zasilania to koszt – dlatego doświadczony wykonawca minimalizuje czas odstawienia poprzez staranne przygotowanie wszystkich elementów przed właściwym montażem.
Profesjonalna realizacja zaczyna się od audytu i projektu. Nowa rozdzielnica musi być zaprojektowana z uwzględnieniem aktualnego i planowanego obciążenia, wymagań norm, warunków środowiskowych i specyfiki obiektu. Projekt obejmuje schemat jednokreskowy, obliczenia zwarciowe i dobór aparatury z uwzględnieniem selektywności zabezpieczeń.
Następnie rozdzielnica jest produkowana i kompletowana w warunkach warsztatowych. Dobry wykonawca przeprowadza próby warsztatowe przed dostarczeniem rozdzielnicy na obiekt – sprawdzając poprawność okablowania, działanie aparatury i parametry elektryczne. To pozwala skrócić czas pracy na obiekcie do absolutnego minimum.
Montaż na obiekcie obejmuje demontaż starej rozdzielnicy, instalację nowej, przepięcie wszystkich obwodów zasilających i odbiorczych, uruchomienie i próby funkcjonalne. Całość kończy się wykonaniem pomiarów odbiorczych, sporządzeniem dokumentacji powykonawczej i protokołu odbioru. W obiektach wymagających nadzoru UDT wykonawca przygotowuje również dokumentację do rejestracji urządzenia.
W SK Technologie realizujemy wymiany rozdzielnic w obiektach czynnych – zakładach produkcyjnych, centrach logistycznych i budynkach biurowych – minimalizując czas odstawienia zasilania i biorąc pełną odpowiedzialność za projekt, montaż i odbiory. Dysponujemy doświadczoną kadrą i aparaturą pomiarową, co eliminuje konieczność angażowania zewnętrznych podwykonawców.
Co do zasady wymiana rozdzielnicy nN w istniejącym obiekcie nie wymaga pozwolenia na budowę ani zgłoszenia robót budowlanych. Wymaga natomiast wykonania przez uprawnionego elektryka, sporządzenia dokumentacji technicznej i przeprowadzenia pomiarów odbiorczych. W obiektach zabytkowych mogą obowiązywać dodatkowe wymogi – warto wyjaśnić tę kwestię na etapie planowania.
Czas odstawienia zasilania podczas właściwego montażu zależy od wielkości rozdzielnicy i złożoności instalacji. Przy dobrej organizacji i wcześniejszym przygotowaniu rozdzielnicy w warunkach warsztatowych, wymiana rozdzielnicy średniej wielkości może zostać przeprowadzona w jednym oknie serwisowym – często w ciągu jednej nocy lub weekendu w przypadku większej rozdzielnicy. Większe obiekty wymagają planowania etapowego uwzględniającego harmonogram produkcji lub pracy obiektu.
Tak, w niektórych przypadkach modernizacja jest uzasadnionym i ekonomicznie korzystnym rozwiązaniem. Dotyczy to przede wszystkim rozdzielnic, których obudowy i szyny zbiorcze są w dobrym stanie, a zakres zmian ogranicza się do wymiany aparatury łączeniowej. Decyzja o modernizacji vs. pełnej wymianie powinna być poprzedzona audytem – nie należy jej podejmować bez oceny rzeczywistego stanu technicznego instalacji.
Przepisy nie określają sztywnego harmonogramu przeglądów rozdzielnic nN, ale dobra praktyka inżynierska i wymagania ubezpieczycieli wskazują na przegląd co najmniej raz w roku. W obiektach o wysokim obciążeniu, trudnych warunkach środowiskowych lub w przypadku rozdzielnic obsługujących procesy krytyczne – częściej. Przegląd powinien obejmować oględziny, dokręcenie połączeń, pomiar temperatur termowizją i sprawdzenie działania aparatury łączeniowej.
Prace przy rozdzielnicach nN wymagają uprawnień SEP w zakresie eksploatacji (E) na odpowiednim napięciu. Nadzór nad pracami powinien sprawować osoba z uprawnieniami dozoru (D). Projekt techniczny nowej rozdzielnicy powinien być wykonany przez osobę z uprawnieniami projektowymi w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych. Warto zapytać wykonawcę o aktualne świadectwa kwalifikacyjne przed podpisaniem umowy.
Rozdzielnica nN to jeden z tych elementów infrastruktury technicznej, które nie wybaczają zaniedbań. Różnica między planową wymianą a awaryjną jest ogromna – i chodzi nie tylko o pieniądze, ale o bezpieczeństwo ludzi i ciągłość operacyjną całego obiektu.
Jeśli Twoja rozdzielnica wykazuje którykolwiek z opisanych sygnałów – przegrzewa się, często wyzwala zabezpieczenia, ma ślady korozji lub przepaleń, pochodzi sprzed kilkudziesięciu lat albo nie posiada aktualnej dokumentacji – nie odkładaj diagnozy na później. Każdy miesiąc zwłoki to rosnące ryzyko, które w pewnym momencie przestaje być ryzykiem, a staje się zdarzeniem.
Jeśli chcesz wiedzieć, w jakim stanie jest Twoja rozdzielnica – skontaktuj się z nami. Przeprowadzimy audyt, ocenimy stan instalacji i zaproponujemy rozwiązanie dopasowane do specyfiki Twojego obiektu i harmonogramu produkcji.
